Категорија производа: ЈИС стандард Хидраулички прикључци на различите адаптере
Табела величине навоја ЈИС производи се према: БСПП навојима: ИСО 228-1 Г, ЈИС Б0202; БСПТ теме: ИСО 7/1, ЈИС Б0203.
Прикључци ЈИС дизајнирани су са конусима од 30 ° и конусом од 60 ° до крајева црева, који се такође користе као адаптери црева.
За типове навоја: ЈИС Б2351 порт, Нпт, САЕ ОРБ адаптер итд.

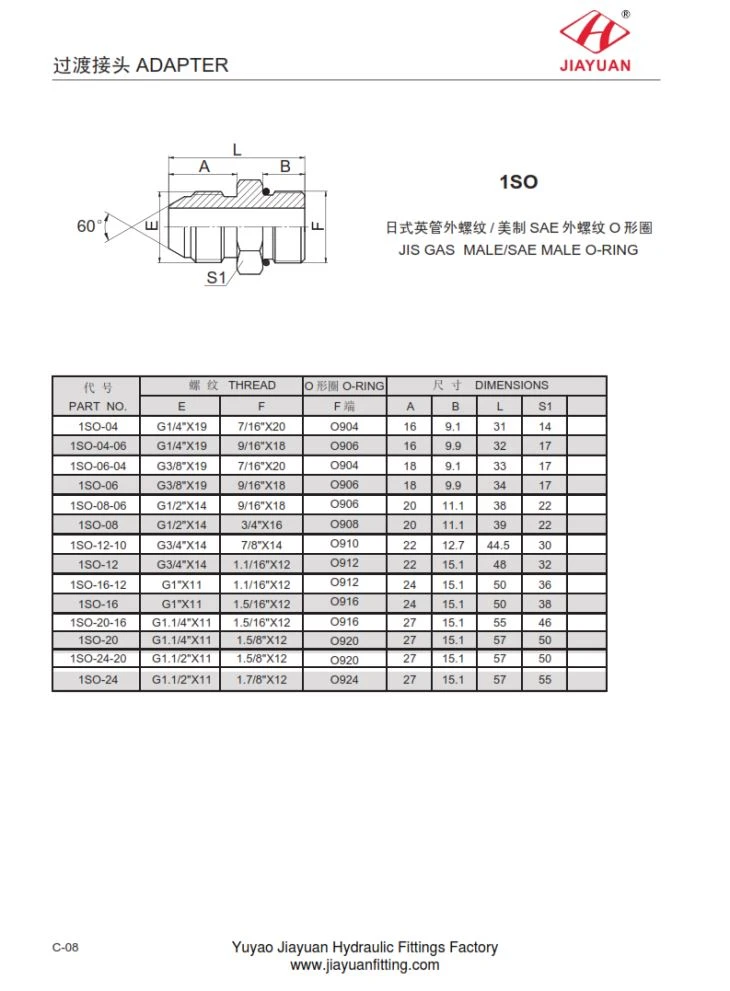

1СО ЈИС ГАС МАЛЕ САЕ МАЛЕ О-РИНГ спецификације као што следи:
ДИО НЕ. | НИТ | О-РИНГ | ДИМЕНЗИЈЕ | |||||
Е | Ф | Ф | А | Б | Л | С1 | ||
1СО-04 | Г1 / 4 "Кс19 | 7/16 "Кс20 | О904 | 16 | 9.1 | 31 | 14 | |
1СО-04-06 | Г1 / 4 "Кс19 | 9/16 "Кс18 | О906 | 16 | 9.9 | 32 | 17 | |
1СО-06-04 | Г3 / 8 "Кс19 | 7/16 "Кс20 | О904 | 18 | 9.1 | 33 | 17 | |
1СО-06 | Г3 / 8 "Кс19 | 9/16 "Кс18 | О906 | 18 | 9.9 | 34 | 17 | |
1СО-08-06 | Г1 / 2 "Кс14 | 9/16 "Кс18 | О906 | 20 | 11.1 | 38 | 22 | |
1СО-08 | Г1 / 2 "Кс14 | 3/4 "Кс16 | О908 | 20 | 11.1 | 39 | 22 | |
1СО-12-10 | Г14 / 4 "Кс14 | 7/8 "Кс14 | О910 | 22 | 12.7 | 44.5 | 30 | |
1СО-12 | Г14 / 4 "Кс14 | 1.1 / 16 "Кс12 | О912 | 22 | 15.1 | 48 | 32 | |
1СО-16-12 | Г1 "Кс11 | 1.1 / 16 "Кс12 | О912 | 24 | 15.1 | 50 | 36 | |
1СО-16 | Г1 "Кс11 | 1.5 / 16 "Кс12 | О916 | 24 | 15.1 | 50 | 38 | |
1СО-20-16 | Г1.1 / 4 "Кс11 | 1.5 / 16 "Кс12 | О916 | 27 | 15.1 | 55 | 46 | |
1СО-20 | Г1.1 / 4 "Кс11 | 1.5 / 8 "Кс12 | О920 | 27 | 15.1 | 57 | 50 | |
1СО-24-20 | Г1.1 / 2 "Кс11 | 1.5 / 8 "Кс12 | О920 | 27 | 15.1 | 57 | 50 | |
1СО-24 | Г1.1 / 2 "Кс11 | 1.7 / 8 "Кс12 | О924 | 27 | 15.1 | 57 | 55 | |
