1. Definicija: JIC Swivel Ženski kraj je ugašen na kraju konektora, a prema SAE J514 i ISO 8434-2: 2005. To je kraj raširene cijevi ili muški završetak tipa okretne armature.

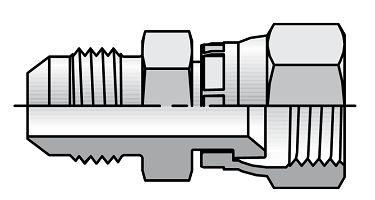

2. Metode povezivanja: JIC okretni ženski konektor će se spojiti s muškim krajem cijevi od 37 stupnjeva, kako je dolje prikazano.


3. Dimenzije okretnog ženskog kraja prema SAE J1453 kao što sledi:

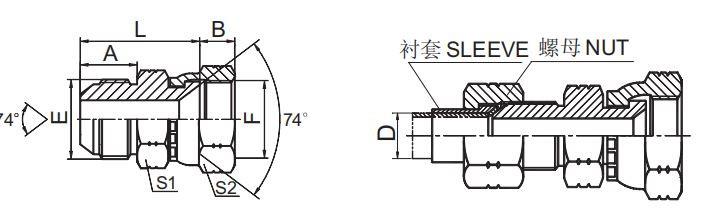

1. JIC cijevne spojnice ravna cijev za okretanje 2J
37 ° flare end / 37 step flare Okretanje

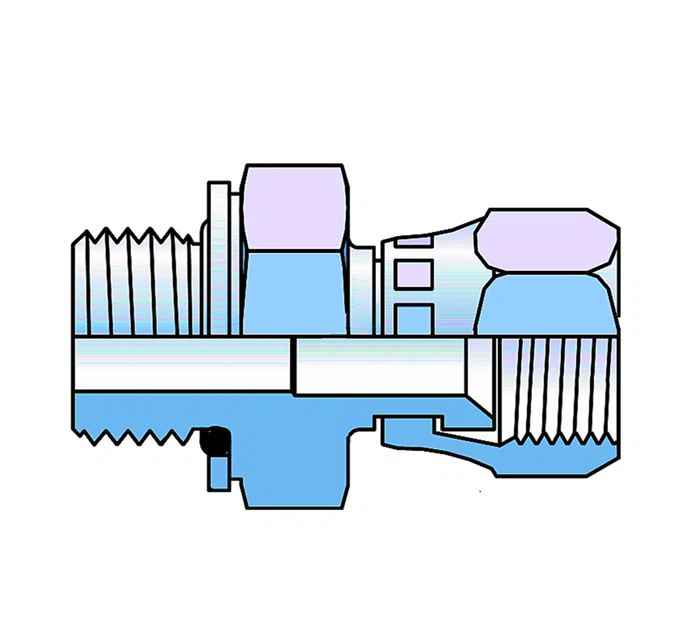

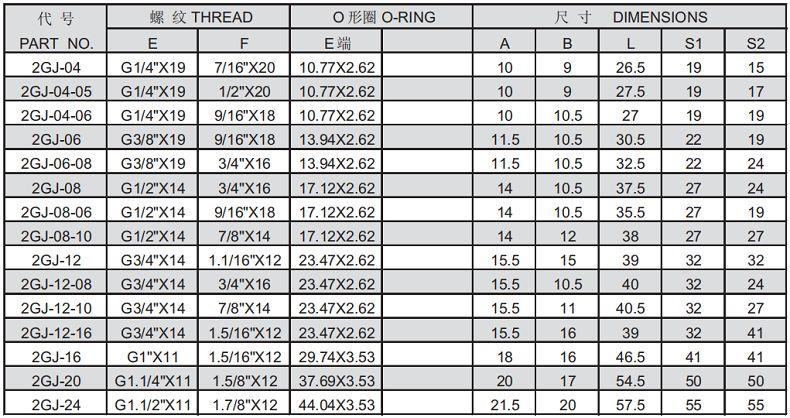

2. JIC cijevni priključci zaokretni 2GJ
BSPP navoj O-prsten + potporni prsten / 37 stupnjeva savijanja

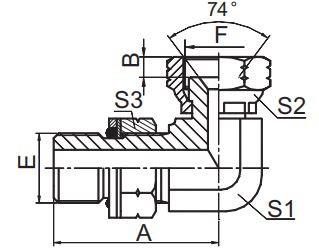

3. JIC cijevni priključci Okretno koljeno 2GJ9
BSPP navoj O-prsten + potporni prsten / 37 stupnjeva savijanja

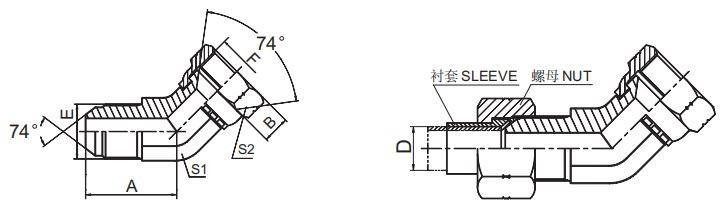

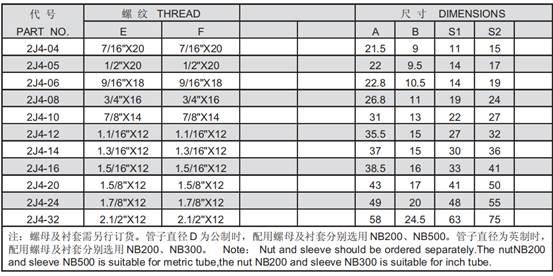

4. JIC cijevni priključci okretni 45 ° lakat 2J4
Muški priključak 37 ° flare / 37 ° flare Swivel

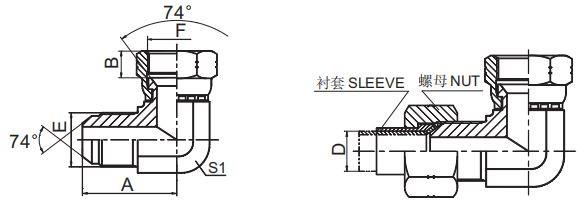

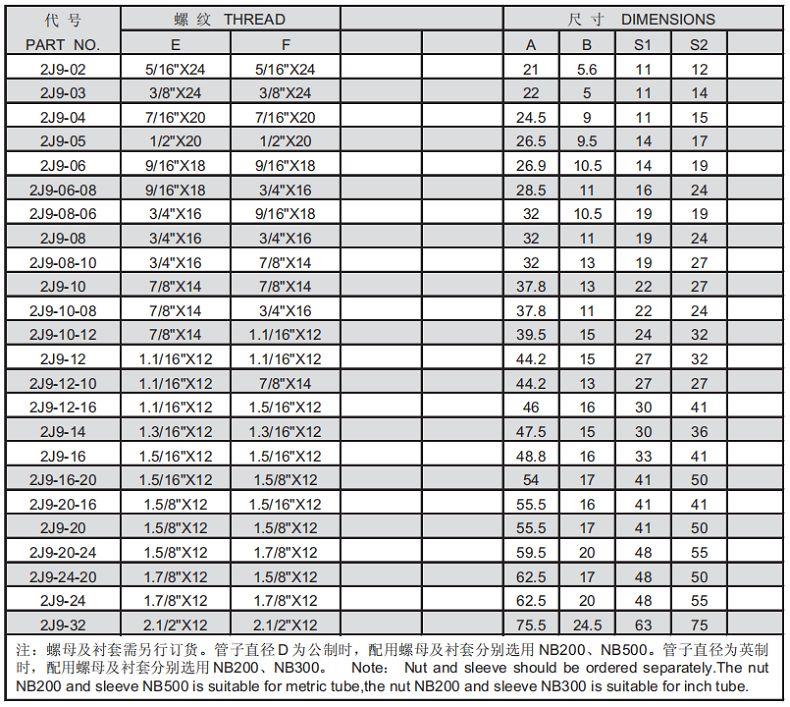

5. JIC cijevni priključci Okretno koljeno 2J9
Muški priključak 37 ° flare / 37 ° flare Swivel

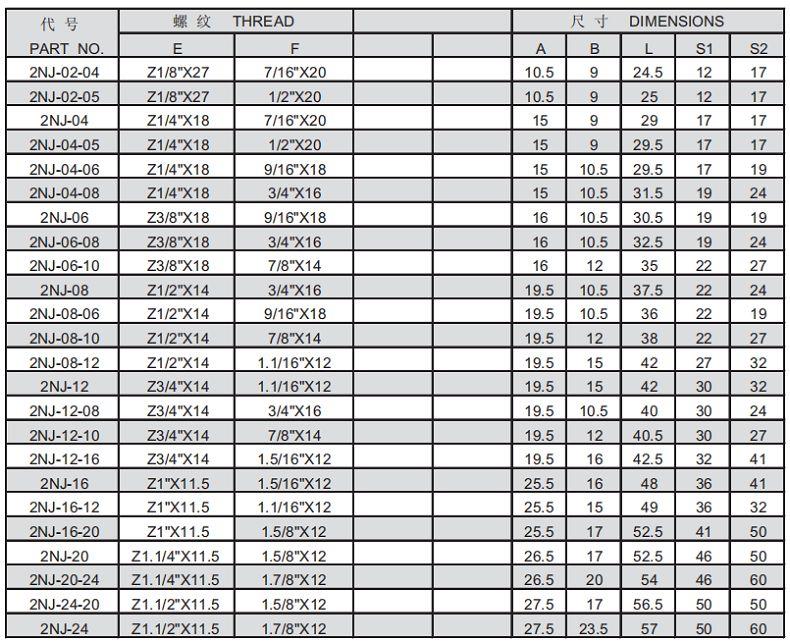

6. JIC cijevne spojnice NPT za zakretanje ravno 2NJ
Muški priključak NPT porta / 37 stupnjeva flare Swivel


7. JIC cijevni fitinzi NPT za zakretanje 45 stupnjeva 2NJ4
Muški priključak NPT porta / 37 stupnjeva flare Swivel


8. JIC cijevni priključci NPT na zakretno koljeno 2NJ9
Muški priključak NPT porta / 37 stupnjeva flare Swivel


9. JIC cijevni priključci ORB za zakretanje ravno 2OJ
SAE konektor za O-prstenasti priključak / 37-flare Swivel

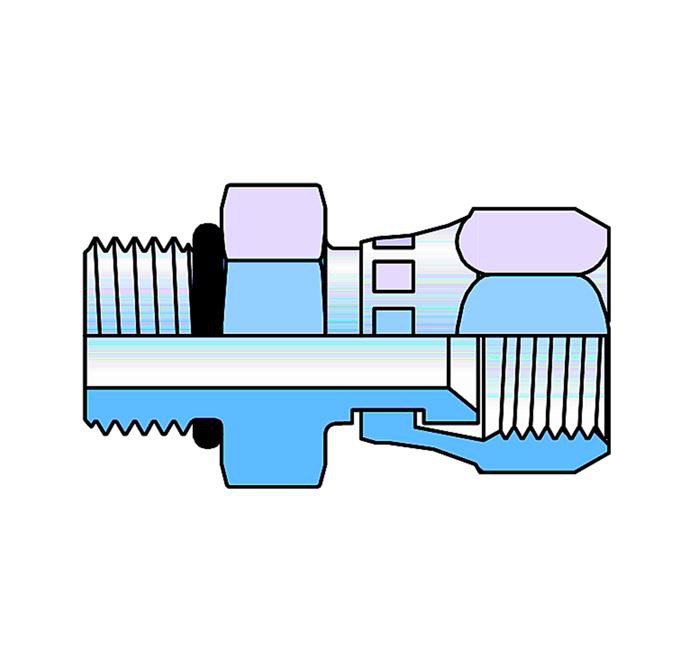

10. JIC cijevni priključci ORB za okretno koljeno 2OJ9
SAE konektor za O-prstenasti priključak / 37-flare Swivel

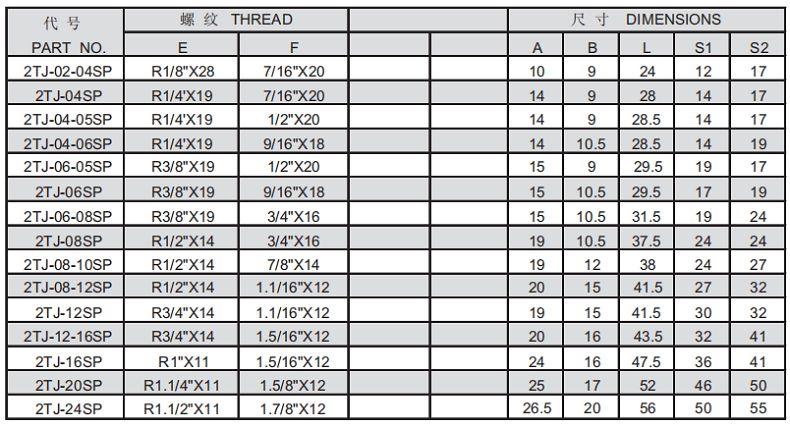

11. JIC cijevne armature BSPT za zakretanje u ravnom 2TJ-SP
BSPT port priključak / 37 stupnjeva svjetla Okretanje


12. JIC cijevni fitinzi BSPT za okretno koljeno 2TJ9-SP
BSPT port priključak / 37 stupnjeva svjetla Okretanje


Popularne oznake: JIC priključci okretni adapter, Kina, proizvođači, dobavljači, običaj, mesing, swagelok, Parker, Stauff, Brennan, nehrđajući čelik
