Definicija: Komponente za DIN 2353 sistem reznih prstena, uključujući Nut, Funkcionalnu maticu, prsten za rezanje, O-prsten, pregradu, spojni zaptivač za bendžo, metalni zaptivač, Eolastic prsten nazvan ED ili WD prsten, metrički prsten. Služi za konusni priključak od 24 stepeni, metričku komponentu za zaptivanje.
Metoda DIN priključaka Komponente upotrebe: 1. Komponente za konus DIN 24 deg, matica, funkcionalna matica, rezni prsten za spajanje bešavnih čeličnih cijevi, način brtvljenja je pomoću Nut-a potisnite rezni prsten da gristi cijev,
(1 je tijelo, 2 je Nut, 3 je rezni prsten)
Komponente brtvila za muški konektor kao što slijedi:
 O-ring ISO 6149 Port |  ED prsten DIN 3869 | |
 O-prsten + sigurnosni prsten |  Bonded Washer soft sealing |  Perilica metala ili mesinga |

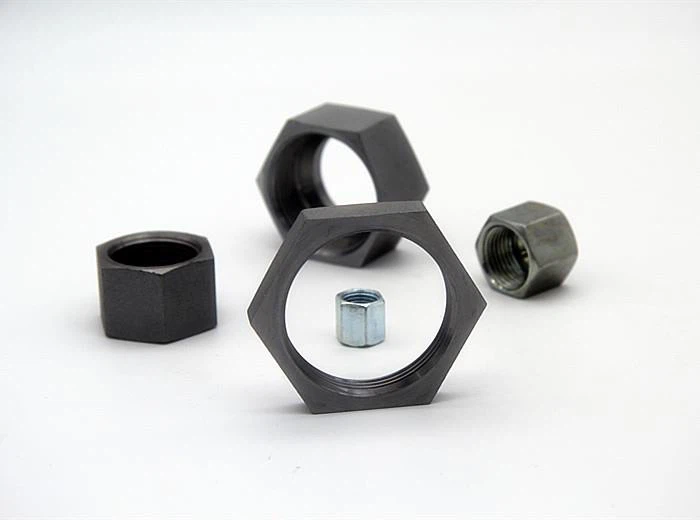

1. Matica DIN 3870 NL / NS
PART NO. | THREAD | TUBE OD | DIMENZIJE | MPa | ||
E | C | d | S2 | |||
NL-12 | M12X1.5 | 6 | 14.5 | 6 | 14 | L |
NL-14 | M14X1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16X1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18X1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22X1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32. \ t | |
NL-30 | M30X2 | 22 | 20 | 22 | 36. \ t | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36. \ t | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35. \ t | 24 | 35. \ t | 50 | |
NL-45D | M45X1.5 | 35. \ t | 25 | 35. \ t | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16.5 | 6 | 17 | S |
NS-16 | M16X1.5 | 8 | 16.5 | 8 | 19 | |
NS-18 | M18X1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20X1.5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22X1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36. \ t | |
NS-36 | M36X2 | 25 | 27 | 25 | 46. \ t | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38. \ t | 32.5 | 38. \ t | 60 | |

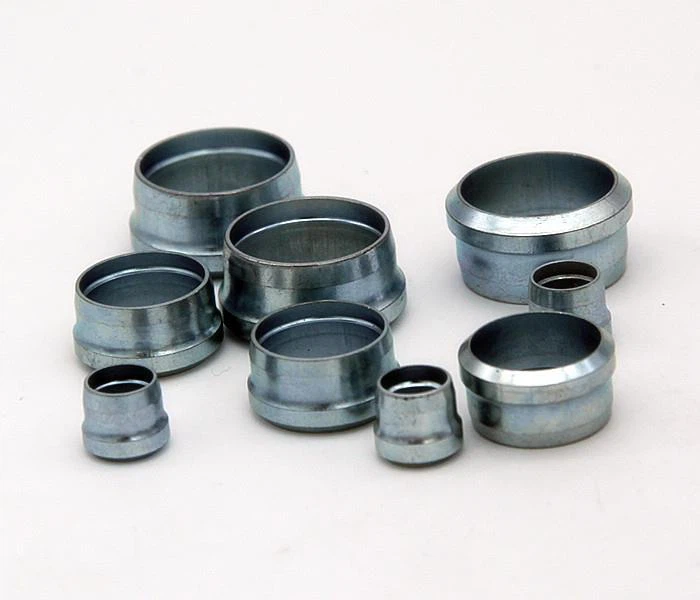

2. Rezni prsten DIN 3861
PART NO. | TUBE OD | DIMENZIJE | Napomena | |||
RL-06 | 6 | Serija L i S je iste veličine | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35. \ t | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38. \ t | |||||
3. ED brtveni prsten za BSPP i metrički navoj DIN 3869
PART NO. | E THREAD | DIMENZIJE | |
METRIC | BSP | h | |
WD-B02 | M10X1 | G1 / 8 "X28 | 1 |
WD-M12 | M12X1.5 | 1.5 | |
WD-B04 | M14X1.5 | G1 / 4 "X19 | 1.5 |
WD-M16 | M16X1.5 | 1.5 | |
WD-B06 | G3 / 8 "X19 | 1.5 | |
WD-M18 | M18X1.5 | 1.5 | |
WD-M20 | M20X1.5 | 1.5 | |
WD-B08 | G1 / 2 "X14 | 1.5 | |
WD-M22 | M22X1.5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4 "X14 | 1.5 |
WD-B16 | M33X2 | G1 "X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4 "X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2 "X11 | 2 |
4. ISO 6149 O-prsten za metrički ravni priključak
5. Metrički O-prsten + sigurnosni prsten za ISO 9974-1 / DIN 3852-1Port
6. BSPP O-prsten + sigurnosni prsten za ISO 1179-1 / DIN 3852-2 port
7. O-prsten za DKO okretne matice, bradavice za zavarivanje i čepove
