Димензије хидрауличних прирубничких арматура су у складу са САЕ Ј518 и ИСО 6162 4-вијчаним прирубничким прикључком, крајеви фитинга су дизајнирани са заврнутим цревом црева са стезањем, цевним конектором серије ИСО 8434, завареним и чеоним заваром, женски прикључак као што су Метриц, БСПП, УНФ , НПТ, БСПТ прикључци порта.
следећи типови хидрауличних прирубничких прибора:
Прикључци за хидрауличне прирубнице, такође названи сае са 4 вијка, прирубнички елементи, дизајниран је са димензијама прстенастог утора сае прирубнице, димензије сае прирубнице са равном површином, завршеци окова са прирубничким блоком су дизајнирани са САЕ ОРБ прикључком, НПТ прикључком, БСПП прикључком, утичницом врсте заварених и челних завара.

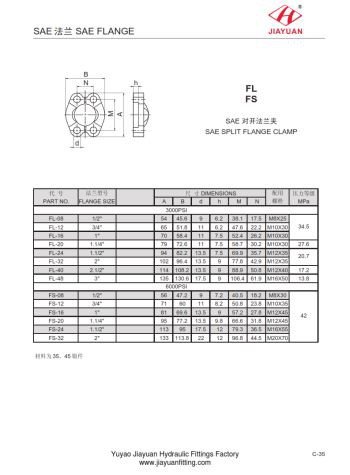

Прикључци за црева са хидрауличним прирубницама, такође названи и прикључци за црево са прирубницом сае, састављају се са подељеним половинама прирубнице. , жичано црево 3000 пси. постоје дводелне сае прирубнице за црева и једноделне спојнице за прирубнице за разне конструкције хидрауличних цеви
Прикључци за хидрауличне прирубничке цеви који се називају и адаптери за прирубницу сае, састављају се са стезним прирубницама сае.САЕ глава прирубнице је дизајнирана са димензијама утора са о-прстеном. Крајеви фитинга прирубничке цеви доступни су у прикључку са правим навојем САЕ ОРБ, метрички, БСПП и УНФ; прикључак конусног навоја НПТ, БСПТ. облици имају раван, лакат, крст, чахуру итд. За повезивање хидрауличних цеви, хидрауличних цеви, склопа хидрауличних црева. тип радног притиска има адаптер за прирубницу код 62 и адаптер за прирубницу код 61.
Прикључци за заваривање са хидрауличном прирубницом који се називају и прикључци за заваривање сае заваривањем, трајни прикључак цеви за заваривање. Глава прирубнице САЕ је из стандардног дизајна ИСО 6162, крајеви заварених спојева доступни су у подножном завареном споју, али се спајају са САЕ стезаљком прирубнице са 4 затезна вијка .
Врсте материјала хидрауличних прикључака и адаптера сае прирубнице:
Хидраулични прирубнички прибор за црево од нерђајућег челика
Хидраулични адаптери сае прирубнице од угљеничног челика
Стандарди хидрауличних прирубничких арматура
Прирубнички прикључци са 4 вијка у складу са САЕ Ј518 и ИСО 6162-1 и -2 су доказани, непропусни прикључци, посебно погодни за веће величине, веће притиске и монтажу у уским просторијама. Навојни прикључци као што су САЕ О-прстен са равним навојем и ИСО 6149 разумно су једноставни за монтажу и пружају 6000 пси и већу способност притиска до величине
12 (М27). Изнад ове величине, притисак почиње да опада, а обртни моменти брзо расту. Прикључци на прирубници са 4 вијка пружају могућност повезивања већих величина и постизања већег притиска при разумним обртним моментима монтаже.
Видео уводи о типовима прикључака хидрауличних прирубница:
Ако не пронађете ГГ # 39; не пронађете оно што вам треба, пошаљите е-пошту на јираи@72338.цом
Радови на прикључку хидрауличне прирубнице
Прирубнички прикључак са четири вијка (САЕ Ј518) је доказана веза без цурења, посебно погодна за веће величине. Као резултат, постигла је светску прихваћеност.
Успех веза је у својој једноставности. То је статична заптивна маса која користи О-прстен високог дурометра за заптивку и стезаљке и сворњаке за задржавање снаге као што је приказано на слици Л3. Алтернативно, везана заптивна плоча је између површине отвора и равне површине механички обликоване цеви са прирубницом, као што је приказано на слици Л4, да би се постигли исти резултати.
(О-прстен) заптивка је стиснута између дна жлеба у глави прирубнице и равне површине отвора или јастука прирубнице, пружајући поуздану меку заптивку. Алтернативна заптивна плоча на унутрашњој ивици има гумену заптивку везану високим дурометром, која се сабија између две равне површине, пружајући меку заптивку са истом поузданошћу. Контакт метал-метал на спољној страни прирубнице са чеоном страном спречава да заптивка истисне под притиском. Овај контакт метал-метал одржава се силом стезања обезбеђеном затезањем вијака преко стезаљки.
Овај једноставан дизајн пружа неколико предности у односу на навојне прикључке, као што су НПТФ, САЕ, БСПП, ИСО 6149 итд., У већим величинама:
• Могућност повезивања до 5 инча ОД цеви (само код 61)
• Много нижи обртни моменат затезања потребан је од четири вијка у поређењу са оним који је потребан за навојни отвор еквивалентне величине
• Мање затезни обртни момент значи мање кључеве и зазоре за закретање кључа - пружајући лакоћу монтаже у уским четвртинама
• Капацитет до 6000 пси кроз величину од 2 ”(само код 62)
• Једнострука заптивна тачка између склопа цијеви / цијеви / цријева и отвора
• Једноставност растављања употребом раздвојених стезаљки
Један недостатак везе је што захтева већу површину (отисак стопала) на компоненти од еквивалентног навојног порта.
